详细讲解图片上的这道题目，feedback上的内容是老师后来给的提示，不是题干内容，考试时不会给，我是刚到英国的留学生，英文不好，用中文回答并详细讲解内容，但是要用括号严格详细地标注出所有英文学术名词，注明相应内容在对应CAPE2710这门课程所有文档中的具体、详细、能够让我立刻找到的位置，方便我对照原文学习，我拿不到满分就自杀，回答用markdown渲染出来，块级公式、无行内、无代码块。正文里变量名直接用普通字母（如 s、t），不要用行内公式。所有公式、表达式、定理、推导都用块级公式（独立一行、用一对 $$ 包裹）

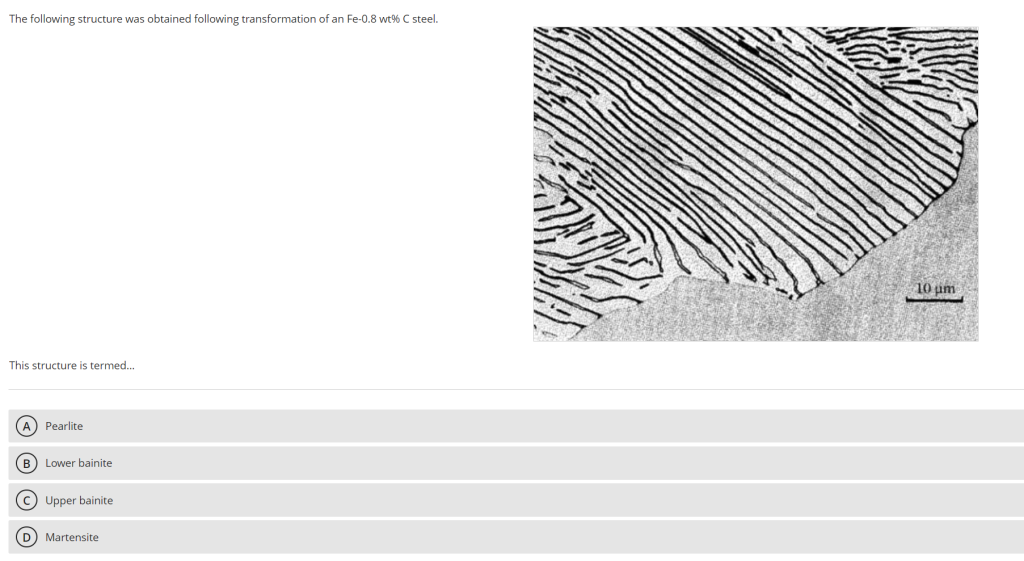

Question 1

核心结论：Fe-0.8wt% C 钢相变组织判断

正确答案：$\boxed{Pearlite（珠光体）}$
Fe-0.8wt%C钢是共析钢（eutectoid steel），其奥氏体（austenite, γ）分解的组织类型由冷却速率决定：题干中10μm尺度下的层片状交替结构，是珠光体的典型特征，排除贝氏体（bainite）的针状/板状结构和马氏体（martensite）的过饱和固溶体结构。

题干关键背景铺垫

1. 材料本质：共析钢的相变基础

• Fe-0.8wt%C钢对应Fe-C相图（文档8 Week9 Task2，e-book page230 Figure P10）中的共析点（eutectoid point），成分恰好为共析成分（0.8wt%C），共析反应为：
  $$\gamma \xrightarrow{723℃} \alpha + Fe_3C$$
  其中，γ为FCC（austenite），α为BCC（ferrite），Fe₃C为 cementite（间隙化合物）
• 核心规律：共析钢的奥氏体分解产物完全由 cooling rate 控制，不同冷却速率对应不同组织（珠光体/贝氏体/马氏体），这是解题的核心逻辑

2. 关键前提：10μm显微尺度的意义

• 题干给出组织尺度为10μm，属于光学显微镜（optical microscope）可分辨的中尺度范围，需结合各组织的典型形态和尺度特征判断（文档8中各组织的显微照片尺度对比）

四个选项的组织特征详解

选项1：Pearlite（珠光体）（正确答案）

（1）形成条件（Week9 Task2，e-book page232）

• 形成温度：550~723℃（慢冷/空冷，冷却速率较慢，如炉冷、正火），属于扩散型相变（diffusional transformation），碳扩散充分。
• 相变机制：γ晶粒边界形核，α和Fe₃C扩散耦合生长（diffusion-coupled growth），形成交替层片结构。

（2）显微形态（Week9 Task2，e-book page232）

• 核心特征：层片状（lamellar structure），铁素体片（α）和渗碳体片（Fe₃C）交替排列，片层间距（lamellar spacing）随形成温度降低而减小（723℃时片层较粗，550℃时较细）。
• 尺度匹配：10μm尺度下，光学显微镜可清晰观察到交替的层片（粗珠光体片层间距约1~10μm，细珠光体约0.1~1μm，题干10μm尺度符合粗珠光体的观察特征）。

（3）文档定位依据

• 文档8 Week9 Task2明确描述：“Pearlite is a lamellar mixture of ferrite and cementite formed by eutectoid transformation at 550~723℃, with alternating layers visible under optical microscope”（e-book page232）。

2. 选项2：Lower bainite（下贝氏体）

（1）形成条件（文档8 Week9 Task2，e-book page234）

• 形成温度：<350℃（中速冷却，如油冷），扩散型相变但碳扩散不充分。
• 相变机制：γ晶粒边界形核，铁素体以板状生长，渗碳体在铁素体板内析出。

（2）显微形态（文档8 Week9 Task2，e-book page234）

• 核心特征：铁素体板状（ferrite plates）+ 渗碳体颗粒（cementite particles）在板内分布，无层片结构，整体呈暗黑色板状，边缘不规则。
• 尺度差异：10μm尺度下，板状结构无交替层片，与题干图片的层片状特征矛盾。

3. 选项3：Upper bainite（上贝氏体）（错误）

（1）形成条件（文档8 Week9 Task2，e-book page234）

• 形成温度：350~550℃（中速冷却，介于珠光体和下贝氏体之间），碳扩散程度中等。

（2）显微形态（文档8 Week9 Task2，e-book page234）

• 核心特征：ferrite needles + 渗碳体颗粒在针间分布，针状铁素体相互交叉，渗碳体呈断续状，无层片结构
• 关键区别：针状形态与题干的层片状完全不同，10μm尺度下可见针状轮廓而非交替层片

4. 选项4：Martensite

（1）形成条件（文档8 Week9 Task2，e-book page236）

• 形成温度：（快速冷却，如水冷淬火），无扩散相变（diffusionless transformation），碳无法析出。

（2）显微形态（Week9 Task2，e-book page236）

• 核心特征：supersaturated ferrite，形态为 lath martensite 或 plate martensite，无独立的渗碳体相（渗碳体未析出，碳固溶于α中）
• 关键区别：无层片结构，显微镜下呈亮白色板条/片状，与题干的层片状交替结构完全不符

解题逻辑链

步骤1：确定材料类型——共析钢 eutectic steel

• 依据：Fe-0.8wt%C对应Fe-C相图的共析点（Week9 Task2，e-book page230），仅发生共析反应，产物为α+Fe₃C，排除单一相组织（马氏体是单一过饱和相）

步骤2：根据冷却速率对应组织类型

• 慢冷（炉冷/正火）→ 珠光体（550~723℃）
• 中冷（油冷）→ 贝氏体（350~550℃上贝氏体，<350℃下贝氏体）
• 快冷（水冷）→ 马氏体（<300℃）

步骤3：根据显微形态锁定答案

• 题干图片特征：10μm尺度下可见交替层片结构→ 只有珠光体符合（文档8明确珠光体是唯一层片状组织）。
• 排除法：
• 贝氏体（上/下）为针状/板状+颗粒状渗碳体→ 无层片→ 排除；
• 马氏体为板条/片状过饱和相→ 无渗碳体独立形态→ 排除。

四、英文学术名词汇总（严格标注文档位置）

中文术语	英文学术名词	文档定位
共析钢	Eutectoid Steel	文档8 Week9 Task2，e-book page230
奥氏体	Austenite (γ)	文档8 Week9 Task2，e-book page230
铁素体	Ferrite (α)	文档8 Week9 Task2，e-book page230
渗碳体	Cementite (Fe₃C)	文档8 Week9 Task2，e-book page230
珠光体	Pearlite	文档8 Week9 Task2，e-book page232
上贝氏体	Upper Bainite	文档8 Week9 Task2，e-book page234
下贝氏体	Lower Bainite	文档8 Week9 Task2，e-book page234
马氏体	Martensite	文档8 Week9 Task2，e-book page236
共析反应	Eutectoid Reaction	文档8 Week9 Task2，e-book page230
层片状结构	Lamellar Structure	文档8 Week9 Task2，e-book page232
无扩散相变	Diffusionless Transformation	文档3 Week6 Task3，e-book page155

五、易错点警示（避免失分关键）

1. 混淆珠光体与贝氏体的形态：珠光体是“层片交替”，贝氏体是“针状/板状+颗粒”，核心区别在是否有连续交替的层片。
2. 忽略马氏体的本质：马氏体是过饱和固溶体，无独立渗碳体相，因此不可能有层片结构。
3. 尺度误区：珠光体的片层间距在1~10μm（粗珠光体），与题干10μm尺度匹配，而贝氏体和马氏体的特征形态在该尺度下无层片表现。

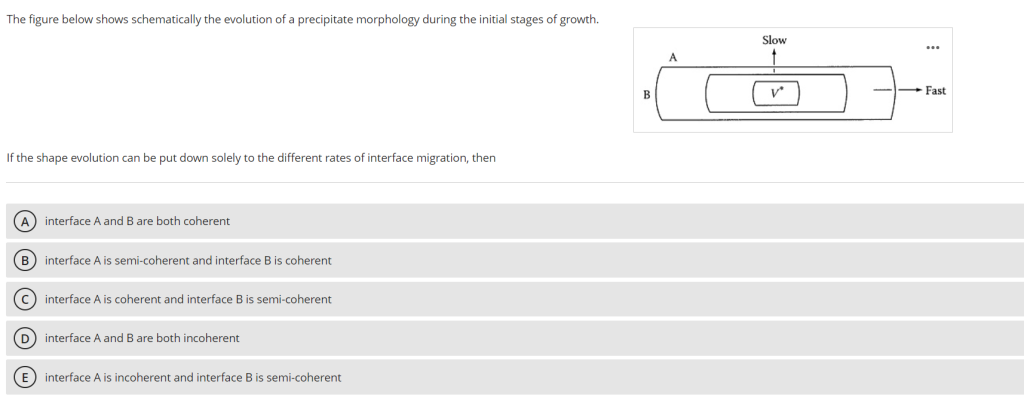

Question 2

核心结论：沉淀相界面共格性判断

正确答案：interface A is coherent and interface B is semi-coherent（界面A为共格界面，界面B为半共格界面）
核心逻辑：沉淀相界面的迁移速率（migration rate） 由界面共格性（coherency）决定——共格界面迁移阻力大、速率慢，半共格界面迁移阻力小、速率快，与题目中“A慢、B快”的形态演化特征完全匹配

题目核心解读

• 题干关键：沉淀相（precipitate）形态演化仅由“界面迁移速率不同”导致，界面A迁移“慢（Slow）”，界面B迁移“快（Fast）”，需判断A、B的界面共格性类型
• 解题关键：掌握“共格性→界面迁移阻力→迁移速率”的对应关系，这是固态相变（solid state transformation）的核心考点（Week9 Task1，e-book pages218-229）

关键知识点回顾

1. 界面共格性的定义与分类（Week4 Task1a，e-book pages74-89）

界面共格性指沉淀相（product phase）与基体相（matrix phase）的晶格结构匹配程度，分为三类：

界面类型	英文学术名词	核心特征（文档定位）	迁移速率
共格界面	Coherent Interface	晶格完全匹配，无原子错配，界面能（interfacial energy）极低（如GP区与Al基体，文档1 e-book page221）；迁移时需保持晶格连续性，阻力极大	最慢
半共格界面	Semi-coherent Interface	晶格部分匹配，通过少量位错（dislocation）协调错配，界面能中等（文档4 e-book page88）；迁移时位错辅助降低阻力	中等（比共格快）
非共格界面	Incoherent Interface	晶格完全不匹配，原子排列紊乱，界面能极高（文档4 e-book page88）；迁移无需晶格协调，阻力极小	最快

2. 共格性与迁移速率的核心规律（文档1 Week9 Task1，e-book page219）

• 文档原文：“Coherency of the interface will affect the transformation kinetics and product morphology. Both parent and product phases are crystalline, semi-coherent interfaces are relatively non-mobile (sessile) while incoherent interfaces propagate rapidly.”
• 通俗解释：界面与基体晶格匹配越好（共格性越高），迁移时需要“对齐”原子的阻力越大，速率越慢；反之则速率越快。

选项逐一分析

选项1：interface A and B are both coherent（A、B均为共格界面）

• 分析：共格界面迁移速率最慢，若A、B均为共格，则两者速率应相同，与题目“A慢、B快”矛盾。
• 排除依据：共格界面的“慢速率”特性（文档4 e-book page88）。

选项2：interface A is semi-coherent and interface B is coherent（A半共格，B共格）

• 分析：半共格界面迁移速率＞共格界面（文档4 e-book page88），若A为半共格、B为共格，则A应比B快，与题目“A慢、B快”反置。
• 排除依据：共格性越低，迁移速率越快的规律（文档1 e-book page219）。

选项3：interface A is coherent and interface B is semi-coherent（A共格，B半共格）

• 分析：共格界面（A）迁移最慢，半共格界面（B）迁移比共格快，完全匹配题目“A慢、B快”的特征。
• 支持依据：

1. 共格界面的低速率（文档1 e-book page221：GP区为共格，生长极慢）；
2. 半共格界面的中等速率（文档4 e-book page88：半共格界面需位错辅助，迁移阻力小于共格）。

选项4：interface A and B are both incoherent（A、B均为非共格界面）

• 分析：非共格界面迁移速率最快，若A、B均为非共格，则两者速率应接近最快，与题目“A慢”矛盾。
• 排除依据：非共格界面的“快速迁移”特性（文档4 e-book page88）。

选项5：interface A is incoherent and interface B is semi-coherent（A非共格，B半共格）

• 分析：非共格界面迁移速率＞半共格界面（文档4 e-book page88），若A为非共格、B为半共格，则A应比B快，与题目“A慢、B快”反置。
• 排除依据：共格性与速率的反比关系（文档1 e-book page219）。

关键术语与文档定位汇总（精准查找原文）

中文术语	英文学术名词	文档定位
沉淀相	Precipitate	文档1 Week9 Task1，e-book pages218-229
共格界面	Coherent Interface	文档1 e-book page221；文档4 e-book page88
半共格界面	Semi-coherent Interface	文档4 Week4 Task1a，e-book page88
非共格界面	Incoherent Interface	文档4 Week4 Task1a，e-book page88
界面迁移速率	Interface Migration Rate	文档1 Week9 Task1，e-book page219
固态相变	Solid State Transformation	文档1 Week9 Task1，e-book pages218-229

易错点警示（避免失分）

1. 混淆“共格性”与“界面能”的关系：共格界面能最低，但迁移速率最慢（阻力≠界面能，而是晶格匹配约束）；
2. 记错速率顺序：共格＜半共格＜非共格（文档4明确标注半共格“non-mobile”，非共格“propagate rapidly”）；
3. 忽略题干“仅由界面迁移速率导致”：排除其他因素（如成分、温度），聚焦共格性这一核心变量。

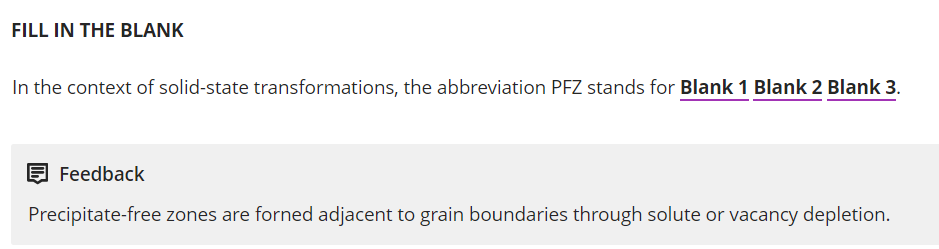

Question 3

题目核心结论

这道题的答案是 Precipitate、Free、Zone（对应中文：无析出区），完整缩写含义为“Precipitate-Free Zone（无析出区）”

术语全解析

中文术语	英文学术名词	对应单词（填空顺序）	课程文档具体定位
析出相	precipitate	1. Precipitate	CAPE2710 Week 9 Task 1（文档id=3，e-book pages 218-229，“PRECIPITATE-FREE ZONES”小节）
无	Free	2. Free	同上，小节标题直接标注“PFZ”对应“Precipitate-Free Zone”
区域	Zone	3. Zone	同上，文档中明确用“PFZ”缩写代指该术语
无析出区	Precipitate-Free Zone（PFZ）	完整缩写	同上，“PRECIPITATE-FREE ZONES”小节详细讲解形成机制
溶质耗尽	solute depletion	–	同上，小节首句“PFZ due to solute depletion”
空位耗尽	vacancy depletion	–	同上，“the width of this zone is determined by the vacancy concentration profile”
晶界	grain boundary	–	同上，“grain boundary precipitates which are much larger than similar precipitates”

核心原理：PFZ（无析出区）的形成机制

1. 定义

PFZ是固态转变（solid-state transformation）中，在晶界（grain boundary）相邻区域形成的、没有析出相（precipitate）的薄区域，常见于时效硬化合金（如Al-Cu合金）中。

2. 关键形成原因（对应老师feedback提示）

• 溶质耗尽（solute depletion）：晶界是快速扩散通道（rapid diffusion pathway/pipe），析出相在晶界优先形核并生长，会消耗晶界附近大量溶质原子，导致该区域溶质浓度低于析出相形核所需临界浓度，无法形成析出相。
• 空位耗尽（vacancy depletion）：析出相形核需要空位作为“形核位点”，晶界会吸附并消耗周围空位，导致晶界附近空位浓度不足，进一步抑制析出相形核。

3. 核心关联知识点

PFZ的形成与“时效硬化（age hardening）”紧密相关：

• 时效硬化的核心是通过析出相阻碍位错运动（dislocation motion）来强化合金（文档id=3，“PRECIPITATION IN AGE HARDENING ALLOYS”小节）。
• 但PFZ的存在会降低晶界附近的强化效果，甚至成为应力集中区，影响合金力学性能（如韧性、抗腐蚀性能）。

文档快速定位对照表（精准查找原文）

知识点	对应文档	e-book页码/小节
PFZ术语定义	Week 9 Task 1	pages 218-229，“PRECIPITATE-FREE ZONES”小节标题
溶质耗尽形成机制	Week 9 Task 1	同上，首句“PFZ due to solute depletion”
空位耗尽影响	Week 9 Task 1	同上，“the width of this zone is determined by the vacancy concentration profile”
晶界扩散通道作用	Week 9 Task 1	同上，“grain boundaries act as a rapid diffusion pathway or ‘pipe’”
与时效硬化的关联	Week 9 Task 1	pages 218-229，“PRECIPITATION IN AGE HARDENING ALLOYS”小节

备考关键提示（针对满分目标）

1. 术语必考：PFZ是固态转变（solid-state transformation）的核心考点，必须牢记“Precipitate-Free Zone”的拼写和缩写对应关系，文档中直接以“PFZ”缩写出现，考试常考缩写展开或定义填空。
2. 形成机制必记：老师feedback提示“solute or vacancy depletion”，这是PFZ形成的两个核心原因，对应文档中明确表述，需准确背诵。
3. 关联知识点：需结合“时效硬化（age hardening）”“析出相（precipitate）”“晶界（grain boundary）”等术语一起记忆，这些术语在同一文档小节中密集出现，是高频关联考点。
4. 原文定位技巧：直接打开CAPE2710 Week 9的e-book pages 218-229，搜索“PFZ”即可快速找到所有相关内容，重点标注“solute depletion”“vacancy depletion”“grain boundary”三个关键短语。

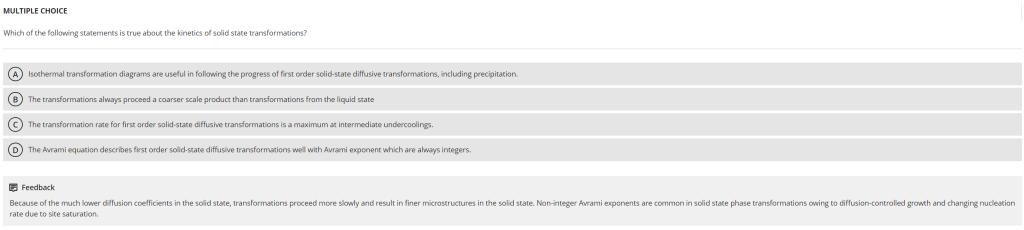

Question 4

题目核心结论

正确选项是C“The transformation rate for first order solid-state diffusive transformations is a maximum at intermediate undercoolings.（一级固态扩散型转变的转变速率在中等过冷度时达到最大值）”

术语全解析

中文术语	英文学术名词	课程文档具体定位
等温转变图	isothermal transformation diagrams (ITD)	CAPE2710 Week 9 Task 2（文档id=2，e-book pages 230-237，“TTT diagram for a eutectoid steel”）
一级固态扩散型转变	first order solid-state diffusive transformations	CAPE2710 Week 9 Task 1（文档id=2，e-book pages 218-229，“DIFFUSIONAL TRANSFORMATIONS IN SOLIDS”）
沉淀（析出）	precipitation	CAPE2710 Week 9 Task 1（文档id=2，e-book pages 218-229，“PRECIPITATION IN AGE HARDENING ALLOYS”）
更粗的尺度	coarser scale	CAPE2710 Week 9 Task 1（文档id=2，e-book pages 218-229，“KEY DIFFERENCES BETWEEN TRANSFORMATIONS”）
液态转变	transformations from the liquid state	同上，同小节对比固态与液态转变的微观结构差异
阿夫拉米方程	Avrami equation	CAPE2710 Week 7 Task 1（文档id=7，e-book pages 158-166，“THE JOHNSON-MEHL-AVRAMI (JMA) EQUATION”）
阿夫拉米指数	Avrami exponent	同上，“AVRAMI EXPONENT FOR DIFFERENT TRANSFORMATION MECHANISMS”小节
过冷度	undercooling (ΔT)	CAPE2710 Week 5 Task 2（文档id=10，e-book pages 116-126，“HOMOGENEOUS NUCLEATION”）
扩散系数	diffusion coefficient (D)	CAPE2710 Week 4 Task 3（文档id=6，e-book pages 97-114，“Diffusion”章节）

选项逐一详细分析（对错原因+文档依据）

选项1：Isothermal transformation diagrams are useful in following the progress of first order solid-state diffusive transformations, including precipitation.（错误）

• 核心错误：ITD（等温转变图）的核心用途是描述奥氏体（austenite）分解为珠光体（pearlite）、贝氏体（bainite）、马氏体（martensite）的转变进程，而非“沉淀转变（precipitation）”
• 文档依据：CAPE2710 Week 9 Task 2（文档id=2，e-book pages 230-237）明确提到“ITD diagrams; microstructure development in austenite decomposition via diffusive and diffusionless transformations”，仅聚焦奥氏体分解，未提及用于追踪沉淀转变进度
• 补充：沉淀转变的进程描述主要依赖阿夫拉米方程（Avrami equation），而非ITD图（Week7 Task1，文档id=7）

选项2：The transformations always proceed a coarser scale product than transformations from the liquid state（错误）

• 核心错误：“coarser scale（更粗尺度）”与文档结论完全相反，固态转变的产物微观结构更细。
• 文档依据：CAPE2710 Week 9 Task 1（文档id=2，e-book pages 218-229，“KEY DIFFERENCES BETWEEN TRANSFORMATIONS”）明确指出“Diffusion coefficients will be much lower… Result in finer product morphologies”，即固态转变扩散系数低，转变后形成更细的微观结构
• 老师feedback佐证：“solid state transformations proceed more slowly and result in fine microstructures”，进一步确认“coarser”错误

选项3：The transformation rate for first order solid-state diffusive transformations is a maximum at intermediate undercoolings.（正确）

• 核心逻辑：转变速率由“形核率（nucleation rate, I）”和“生长率（growth rate, R）”共同决定，两者在中等过冷度时达到平衡，导致转变速率最大
• 文档依据：CAPE2710 Week 7 Task 1（文档id=7，e-book pages 158-166）的学习checkpoint要求“explain why transformation rates in first order transformations generally show a maximum at intermediate temperatures”，并明确：

1. 形核率（I）：随过冷度（ΔT）增加先上升（驱动力增大）后下降（扩散系数降低）
2. 生长率（R）：随过冷度（ΔT）增加持续下降（扩散系数主导）
3. 两者叠加后，转变速率在“中等过冷度”时达到峰值

选项4：The Avrami equation describes first order solid-state diffusive transformations well with Avrami exponent which are always integers（错误）

• 核心错误：“always integers（总是整数）”不符合文档结论，扩散控制的固态转变中，阿夫拉米指数（n）常为非整数。
• 文档依据：CAPE2710 Week 7 Task 1（文档id=7，e-book pages 158-166，“AVRAMI EXPONENT FOR DIFFERENT TRANSFORMATION MECHANISMS”）的表格显示：
• 球体扩散控制（sporadic nucleation）：n=2.5
• 圆盘扩散控制（instantaneous nucleation）：n=1
  明确非整数指数常见
• 老师feedback佐证：“Noninteger Avrami exponents are common in solid state phase transformations owing to diffusion controlled growth”，直接支持“always integers”错误

四、核心原理：转变速率与过冷度的关系推导

1. 关键公式（形核率与生长率的温度依赖）

• 形核率公式（Week5 Task2，文档id=10）：
  $$
  I \propto D \cdot exp\left(-\frac{\Delta G^*}{k_B T}\right)
  $$
• 符号说明：I=形核率；D=扩散系数；ΔG*=临界形核自由能；k_B=玻尔兹曼常数；T=温度
• 含义：过冷度（ΔT=T_m-T）小时，ΔG大，I小；ΔT增大，ΔG减小，I上升；ΔT过大，D急剧减小，I下降。
• 生长率公式（Week6 Task2，文档id=3）：
  $$
  R \propto \sqrt{D} \cdot \Delta T
  $$
• 含义：生长率与扩散系数平方根（√D）和过冷度（ΔT）正相关，ΔT增大时，D下降主导，R持续减小。

2. 转变速率的叠加效应

• 转变速率（V）= 形核率（I）× 生长率（R）
• 低过冷度：I小、R大 → V小；
• 中等过冷度：I较大、R中等 → V最大；
• 高过冷度：I小、R小 → V小；
• 结论：一级固态扩散型转变的速率在中等过冷度时达到最大值。

五、文档快速定位对照表（精准查找原文）

知识点	对应文档	文档id	具体位置（e-book页码/小节）
ITD图的应用范围	Week 9 Task 2	2	pages 230-237，“TTT diagram for a eutectoid steel”
固态与液态转变的微观结构差异	Week 9 Task 1	2	pages 218-229，“KEY DIFFERENCES BETWEEN TRANSFORMATIONS”
阿夫拉米方程与指数	Week 7 Task 1	7	pages 158-166，“AVRAMI EXPONENT FOR DIFFERENT TRANSFORMATION MECHANISMS”
转变速率与过冷度的关系	Week 7 Task 1	7	pages 158-166，学习checkpoint第一条
形核率公式	Week 5 Task 2	10	pages 116-126，“HOMOGENEOUS NUCLEATION RATE”
生长率公式	Week 6 Task 2	3	pages 149-154，“DIFFUSION CONTROL”

六、备考关键提示（针对满分目标）

1. 术语必考：ITD（isothermal transformation diagrams）、Avrami exponent、undercooling、diffusive transformations的定义及应用场景，需结合文档表格背诵。
2. 核心区别记忆：固态转变vs液态转变的微观结构（固态更细）、转变速率（固态更慢）、扩散系数（固态更低），对应Week9 Task1的“KEY DIFFERENCES”小节。
3. 公式理解：无需死记形核率和生长率公式，重点理解“扩散系数随温度降低而减小”是核心影响因素。
4. 选项陷阱：注意“always”“coarser”等绝对化表述，文档中多为“finer”“common”等相对表述，绝对化表述大概率错误。
5. 原文定位技巧：涉及“转变速率”查Week7，涉及“固态转变差异”查Week9，涉及“Avrami方程”查Week7，涉及“ITD图”查Week9。

Question 5

题目核心：0.4wt%C钢冷却速率判断（True/False）

（一）题目原文翻译

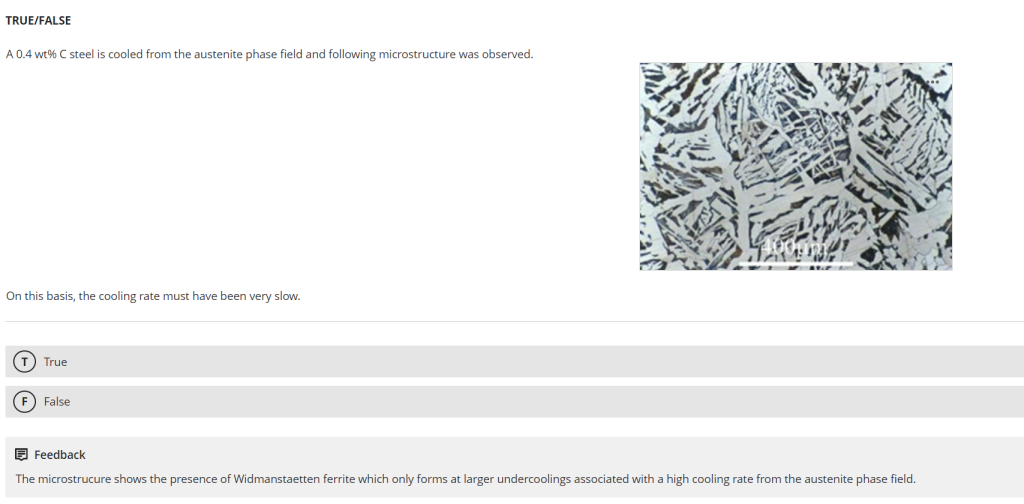

“含0.4重量百分比碳（0.4 wt% C）的钢从奥氏体相区（austenite phase field）冷却，观察到如下微观结构（microstructure）。基于此，冷却速率（cooling rate）必定非常慢。”

• 选项：True / False（正确答案：False）

（二）核心英文学术名词+中文翻译+文档定位

英文术语	中文翻译	文档具体位置（可直接查找）
0.4 wt% C steel	0.4重量百分比碳的钢	文档9（Week9 Task2）第25行、第45行；文档12（Week10 Revision）第144行
Austenite phase field	奥氏体相区	文档9（Week9 Task2）第25行；文档12（Week10 Revision）第144行；文档2（Week8 Task3）第27行
Cooling rate	冷却速率	文档2（Week8 Task2）第48行；文档3（Week6 Task2）第17行；文档12（Week10 Revision）第146行
Microstructure	微观结构	所有文档核心术语，如文档2（Week8 Task1）第4行；文档9（Week9 Task1）第12行
Widmanstaetten ferrite	魏氏铁素体	文档9（Week9 Task2）第27-29行；文档1（题目反馈）第5行
Undercooling	过冷度	文档2（Week8 Task1）第18行；文档5（Week5 Task2）第17行；文档9（Week9 Task2）第27行
Ferrite	铁素体	文档9（Week9 Task2）第25行；文档12（Week10 Revision）第144行；文档2（Week8 Task3）第27行
Austenite	奥氏体（γ-Fe）	文档9（Week9 Task2）第25行；文档12（Week10 Revision）第144行；文档2（Week8 Task3）第27行

关键知识点讲解（结合文档原文）

（一）魏氏铁素体的形成条件

1. 文档核心依据（文档9（Week9 Task2）第27-29行）：

• 英文原文：“If the undercooling at which ferrite forms is increased, increases, it begins to grow from the grain boundaries into the grains as plates termed Widmanstätten plates; sides of the plates have a coherent interface with the austenite to minimize energy edges of the plates have an incoherent interface which grows faster”
• 中文解读：当铁素体（ferrite）形成时的过冷度（undercooling）增大，铁素体将从奥氏体晶界（austenite grain boundaries）向晶粒内部以板状形式生长，这种板状铁素体被称为魏氏铁素体（Widmanstätten ferrite）。
• 关键结论：魏氏铁素体的形成依赖于大过冷度（increased undercooling）。

1. 过冷度与冷却速率的关系（文档2（Week8 Task1）第18-20行）：

• 英文原文：“Nucleation requires a significantly higher undercooling than is necessary for growth; Undercooling for growth is very small since this appears to occur at the melting temperature for congruently melting alloys”
• 中文解读：过冷度（undercooling）是实际温度低于平衡相变温度的差值，冷却速率越快，系统来不及达到平衡，过冷度就越大；反之，冷却速率极慢（如平衡冷却）时，过冷度极小。

（二）冷却速率与微观结构的对应关系

1. 慢冷却速率（平衡冷却）的产物（文档9（Week9 Task2）第25-26行）：

• 英文原文：“In slowly cooled hypoeutectoid alloys, nucleation of ferrite takes place at small ΔT on γ grain boundaries (allotriomorphic ferrite – idiomorphic ferrite precipitates on defects within the grains)”
• 中文解读：含碳量低于共析成分（0.4wt%C < 0.8wt%C，属于亚共析钢hypoeutectoid alloy）的钢，若冷却速率极慢（slowly cooled），铁素体将在小过冷度（small ΔT）下于奥氏体晶界形核，形成“无规则铁素体（allotriomorphic ferrite）”或“自形铁素体（idiomorphic ferrite）”，而非魏氏铁素体。

1. 快冷却速率（非平衡冷却）的产物（文档12（Week10 Revision）第144-146行）：

• 英文原文：“On cooling, this excess carbon has to come out of solution, generally in the form of Fe₃C – cementite. Control over cooling rates can produce a range of different microstructures, e.g. in Fe-0.4 wt% C”
• 中文解读：对于0.4wt%C钢，冷却速率是控制微观结构的关键：
  • 慢冷：无规则铁素体 + 珠光体（pearlite）（平衡结构）；
  • 快冷：魏氏铁素体（Widmanstätten ferrite）（非平衡结构，因过冷度大）。

题目分析与答案推导

（一）题干逻辑拆解

• 题干前提：观察到特定微观结构（结合反馈可知是魏氏铁素体）；
• 题干结论：冷却速率必定非常慢（very slow）；
• 核心矛盾：魏氏铁素体的形成条件是“大过冷度→高冷却速率”，与题干结论完全相反。

（二）答案推导过程

1. 步骤1：识别微观结构对应的形成条件

• 由文档9（Week9 Task2）第27-29行可知，观察到的“魏氏铁素体（Widmanstätten ferrite）”是“过冷度增大（increased undercooling）”时的产物；

1. 步骤2：关联过冷度与冷却速率

• 由文档2（Week8 Task1）第18-20行和文档5（Week5 Task2）第17行可知，冷却速率越快，过冷度越大；

1. 步骤3：否定题干结论

• 因魏氏铁素体对应“高冷却速率”，而非“非常慢的冷却速率”，故题干结论错误，答案为False。

文档核心知识点汇总（便于对照学习）

知识点	文档位置	关键内容
魏氏铁素体形成条件	文档9（Week9 Task2）第27-29行	大过冷度、高冷却速率，板状生长，从奥氏体晶界向内部延伸
冷却速率与微观结构关系	文档2（Week8 Task2）第48行	冷却速率越快，二次枝晶臂间距λ2越小，微观结构尺度越细，易形成非平衡相
亚共析钢慢冷产物	文档9（Week9 Task2）第25-26行	无规则铁素体+珠光体，平衡微观结构
过冷度定义与影响	文档2（Week8 Task1）第18行	过冷度=平衡相变温度-实际冷却温度，冷却速率越快，过冷度越大

学习小贴士

1. 重点记忆“冷却速率→过冷度→微观结构”的逻辑链，这是考试高频考点；
2. 魏氏铁素体的核心特征是“板状、晶界生长、快冷形成”，可结合文档9的描述快速识别；
3. 遇到类似题目时，先判断微观结构对应的冷却速率类型（平衡→慢冷，非平衡→快冷），再推导答案。

Question 6

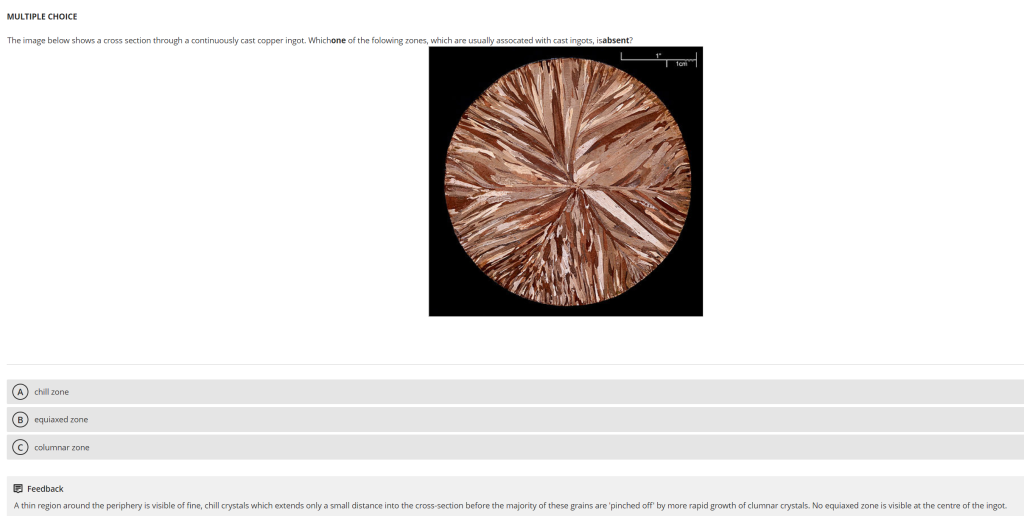

题目核心结论：casting

这道题的答案是 等轴晶区（equiaxed zone）

题目术语全解析

中文术语	英文学术名词	课程文档具体定位
连续铸造	continuous casting	CAPE2710 Week 1（文档id=7，e-book Pages 1-8，Figure 1.2“CONTINUOUS CASTING OF STEEL BILLET”）
铜铸锭	copper ingot	CAPE2710 Week 8（文档id=6，e-book pages 190-193，“Solidification of Cast Metals”小节）
激冷区	chill zone	CAPE2710 Week 8 Task 1（文档id=6，e-book pages 190-193，“CAST MACRO-AND MICROSTRUCTURE”小节）
柱状晶区	columnar zone	同上，同小节详细描述柱状晶生长机制
等轴晶区	equiaxed zone	同上，同小节说明等轴晶区的形成条件
异质形核	heterogeneous nucleation	CAPE2710 Week 5 Task 3（文档id=9，e-book pages 127-135，“Heterogeneous nucleation”章节）
择优生长	preferred growth	CAPE2710 Week 8 Task 2（文档id=6，e-book pages 194-207，“DENDRITE MORPHOLOGIES”小节）

核心原理：铸锭三个典型区域的形成机制

1. 激冷区（chill zone）的形成

• 定义：铸锭最外层的薄区域，由细小的等轴晶粒（fine equiaxed grains）组成
• 形成过程：熔融金属与冷模具（cold mould）接触时，模具壁提供大量异质形核位点（heterogeneous nucleation sites），冷却速率快（high cooling rate），形核率高但晶粒生长时间短，形成细小晶粒
• 文档依据：CAPE2710 Week 8 Task 1（文档id=6）明确提到“chill zone is formed by heterogeneous nucleation, at low ΔT, on mould walls”

2. 柱状晶区（columnar zone）的形成

• 定义：激冷区内侧的主要区域，由沿热流反方向（与模具壁垂直）生长的长条状晶粒（elongated grains）组成
• 形成过程：

1. 激冷区形成后，热流方向变为从铸锭中心指向模具壁（heat flow from center to mould wall）
2. 激冷区中部分晶粒的晶体学取向（crystallographic orientation）有利于沿热流反方向生长，成为“优势晶粒”（favored grains）
3. 这些优势晶粒快速生长，吞噬周围取向不利的小晶粒，形成连续的柱状晶

• 关键公式（热流与生长速率关系）：
  $$
  R=\frac{\overline{\kappa}}{L \rho} \cdot\left(G_{S}-G_{L}\right)
  $$
• 符号说明：R=生长速率（growth rate）；$\overline{\kappa}$=导热系数（thermal conductivity）；L=凝固潜热（latent heat of solidification）；ρ=密度（density）；$G_S$=固相温度梯度（solid temperature gradient）；$G_L$=液相温度梯度（liquid temperature gradient）
• 公式含义：柱状晶生长速率与固液两相的温度梯度差正相关，连续铸造中热流稳定，温度梯度差大，柱状晶生长迅速

3. 等轴晶区（equiaxed zone）的形成

• 定义：铸锭中心区域，由无规则取向的等轴晶粒（randomly oriented equiaxed grains）组成
• 形成条件（缺一不可）：

1. 熔体内存在足够的形核核心（可以是均质形核或枝晶破碎产生的晶粒碎片）
2. 冷却速率适中（moderate cooling rate），允许晶粒向各个方向均匀生长
3. 热流方向混乱（no single dominant heat flow direction），无明显择优生长方向

• 文档依据：CAPE2710 Week 8 Task 1（文档id=6）提到“dendrites can fragment to cause big bang nucleation in the equiaxed zone”，即枝晶破碎是等轴晶形核的重要来源

连续铸造铜铸锭缺失等轴晶区的关键原因

1. 连续铸造的工艺特点（决定热流与冷却条件）

• 铸锭连续从模具中拉出，模具壁持续冷却，热流方向始终固定为“铸锭中心→模具壁”（single dominant heat flow direction），无混乱热流
• 冷却速率极高（higher cooling rate than sand casting），熔体内原子扩散困难，难以形成新的形核核心
• 熔池（molten pool）移动速度快，枝晶来不及破碎就被柱状晶“吞噬”，缺乏等轴晶形核的“晶粒碎片”

2. 柱状晶的“吞噬效应”

• 连续铸造中，柱状晶生长速率远大于等轴晶形核速率（$R_{columnar} \gg I_{equiaxed}$）
• 激冷区形成后，柱状晶快速向中心生长，占据整个铸锭截面，没有给等轴晶留下生长空间
• 对应老师feedback：“fine chill crystals extends only a small distance… majority of these grains are pinched off by more rapid growth of columnar crystals. No equiaxed zone is visible”

五、文档快速定位对照表（精准查找原文）

知识点	对应文档	文档id	具体位置（e-book页码/小节）
铸态三区域结构	Week 8 Task 1	6	pages 190-193，“CAST MACRO-AND MICROSTRUCTURE”
激冷区形成机制	Week 8 Task 1	6	同小节“chill zone is formed by heterogeneous nucleation”
柱状晶生长方向	Week 8 Task 2	6	pages 194-207，“DENDRITE MORPHOLOGIES”（柱状晶枝晶生长）
等轴晶形核条件	Week 8 Task 1	6	同小节“big bang nucleation in the equiaxed zone”
连续铸造工艺特点	Week 1 Task 2	7	pages 1-8，Figure 1.2及“continuous casting”描述
热流与生长速率公式	Week 6 Task 3	5	pages 149-154，“diffusion of heat”小节

六、备考关键提示（针对满分目标）

1. 牢记“工艺→热流→组织”的逻辑链：连续铸造（固定热流+快冷）→ 柱状晶快速生长 → 无等轴晶区；砂型铸造（慢冷+热流混乱）→ 三区域齐全
2. 术语必考：chill/columnar/equiaxed zone的定义和形成条件，必须对应英文熟练默写，可在Week8 Task1文档中集中背诵
3. 区分不同铸造工艺的组织差异：压力压铸（die casting）≈连续铸造（柱状晶为主），砂型铸造（sand casting）有明显等轴晶区（文档id=6 Week8 Task3的Al-Si合金铸造数据可佐证）
4. 核心公式：热流与生长速率的关系（$R=\frac{\overline{\kappa}}{L \rho} \cdot(G_S-G_L)$）需理解物理意义，不用死记，知道“热流越集中，柱状晶生长越快”即可

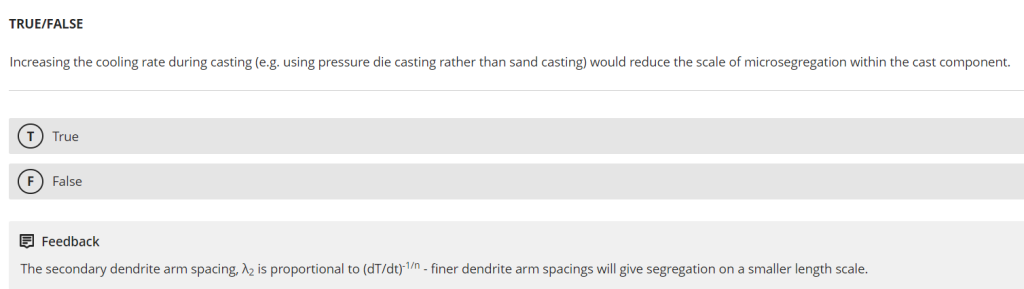

Question 7

题目核心结论

这道题的答案是 True（正确）

题目术语全解析（英文标注+课程文档定位）

中文术语	英文学术名词	课程文档具体定位
冷却速率	cooling rate	多个文档涉及，核心在CAPE2710 Week 8 Task 2（文档id=9，e-book pages 194-207）“枝晶形成”章节
压力压铸	pressure die casting	CAPE2710 Week 1（文档id=2，e-book pages 1-8）“金属铸造工艺”部分，与sand casting对比
砂型铸造	sand casting	CAPE2710 Week 1（文档id=2，Figure 1.2“GREEN SAND CASTING”）及Week 8（文档id=9）铸造工艺对比
微观偏析	microsegregation	CAPE2710 Week 8 Task 2（文档id=9，e-book pages 194-207）“SOLUTE REDISTRIBUTION”小节
二次枝晶臂间距	secondary dendrite arm spacing（λ₂）	CAPE2710 Week 8 Task 2（文档id=9，e-book pages 194-207）“DENDRITE MORPHOLOGIES”小节
冷却速率梯度	dT/dt（temperature gradient）	CAPE2710 Week 6 Task 3（文档id=7，e-book pages 149-154）“扩散控制生长”章节

核心原理详细推导

1. 关键公式（二次枝晶臂间距与冷却速率的关系）

老师feedback给出的核心关系：二次枝晶臂间距λ₂与冷却速率的倒数相关，公式为：
$$
\lambda_2 \propto (dT/dt)^{-1/n}
$$

• 符号说明：λ₂（secondary dendrite arm spacing）= 二次枝晶臂间距；dT/dt=冷却速率（cooling rate）；n=常数（constant，不同合金体系略有差异，课程中无需记忆具体数值）
• 公式含义：冷却速率（dT/dt）越大，二次枝晶臂间距（λ₂）越小

2. 原理本质：枝晶间距与微观偏析的关联

• 微观偏析（microsegregation）的定义：铸件中溶质（solute）在微观尺度上的不均匀分布，主要集中在枝晶臂之间（interdendritic regions）
• 形成原因：凝固时，先凝固的枝晶核心（dendrite core）溶质含量低，后凝固的枝晶间隙溶质含量高（CAPE2710 Week 8 Task 2，文档id=9，“CORED DENDRITES”部分）
• 关键逻辑：二次枝晶臂间距（λ₂）越小，溶质原子扩散的距离越短，偏析的“尺度”（length scale）就越小（CAPE2710 Week 10 Revision，文档id=11，“DENDRITE FORMATION”小节）

3. 铸造方法对冷却速率的影响

• 砂型铸造（sand casting）：模具（mould）导热性差，冷却速率慢（dT/dt小）→ λ₂大 → 微观偏析尺度大
• 压力压铸（pressure die casting）：模具通常为金属材质，导热性好，冷却速率快（dT/dt大）→ λ₂小 → 微观偏析尺度小
• 文档依据：CAPE2710 Week 1（文档id=2，Figure 1.2）对比了砂型铸造与连续铸造（continuous casting）的冷却差异，压力压铸的冷却速率比砂型铸造更高（Week 8 Task 1，文档id=9，“CAST MACRO-AND MICROSTRUCTURE”章节提到“冷却速率越快，枝晶间距越小”）

完整逻辑链（从工艺到结果）

1. 工艺选择：压力压铸（pressure die casting）→ 冷却速率（cooling rate）高于砂型铸造（sand casting）
2. 枝晶演变：冷却速率增大（dT/dt↑）→ 二次枝晶臂间距（λ₂）减小（依据公式λ₂ ∝ (dT/dt)^{-1/n}）
3. 偏析变化：枝晶间距减小（λ₂↓）→ 溶质扩散距离缩短 → 微观偏析（microsegregation）的尺度减小
4. 结论：提高冷却速率会减少铸件内部的微观偏析 → 题目表述正确（True）

五、文档快速定位对照表（方便对照原文）

知识点	对应文档	文档id	具体位置（e-book页码/小节）
二次枝晶臂间距定义	Week 8 Task 2	9	pages 194-207，“DENDRITE MORPHOLOGIES”
冷却速率与枝晶间距关系	Week 10 Revision	11	“DENDRITE FORMATION”小节，Jackson模型相关推导
微观偏析形成机制	Week 8 Task 2	9	pages 194-207，“SOLUTE REDISTRIBUTION”
铸造工艺冷却速率对比	Week 1 Task 1	2	pages 1-8，Figure 1.2及“金属凝固工艺”描述
公式λ₂ ∝ (dT/dt)^{-1/n}	Week 10 Revision	11	“INTERFACE STRUCTURE”小节，Wilson-Frenkel生长定律推导

六、备考关键提示（针对你的考试需求）

1. 牢记核心逻辑：冷却速率↑→枝晶间距↓→微观偏析↓，这是铸造章节的高频考点（Week 8和Week 10复习文档多次强调）
2. 术语必须对应英文：考试时题目是英文，需熟练掌握“microsegregation”“secondary dendrite arm spacing”等术语的中文含义，可在Week 10 Revision（文档id=11）的术语汇总部分集中记忆
3. 文档对照技巧：Week 8（文档id=9）是“铸造金属凝固”的核心章节，所有与枝晶、偏析相关的内容都可在该文档的194-207页找到原文，建议打印出来重点标注

Question 8

掺杂硅单晶（doped single crystal of silicon）生长速率计算详解

核心结论：最大生长速率为 1.80 mm/h（三位有效数字），推导基于成分过冷（constitutional supercooling）判据，确保界面稳定以生长单晶。

一、题目核心概念与公式依据

1. 关键原理：界面稳定性与成分过冷

合金（或掺杂晶体）凝固时，掺杂剂（dopant）在液固相间重新分布，导致液态硅（liquid silicon）的液相线（liquidus line）温度随成分变化。若液体中的温度梯度（temperature gradient, (G_L)）过小、生长速率（growth rate, (R)）过大，会出现成分过冷，导致固-液界面（solid-liquid interface）不稳定，形成枝晶（dendrite）而非单晶。

要生长单晶，需满足界面稳定条件（避免成分过冷），核心公式为：
$$\frac{G_L}{R} \geq \frac{\Delta T_0}{D_L}$$
变形后求最大生长速率：
$$R_{max} = \frac{G_L \times D_L}{\Delta T_0}$$

2. 公式来源

• 文档位置：CAPE2710 Week 8 Task 2（文档4/9，两版内容一致），e-book pages 194-207
• 具体章节：“WHY DO DENDRITES FORM IN SOLIDIFICATION?” 结尾的界面稳定性总结表格，明确合金凝固时“(G_L/R > \Delta T_0/D_L) 时界面稳定（STABLE）”

二、已知条件与单位转换

1. 题目给出参数

参数	数值	物理意义	英文学术名词
(G_L)	50 K/cm	液体中最大温度梯度	maximum temperature gradient in liquid
(\Delta T_0)	10 K	凝固范围（液固相线温度差）	freezing range of the alloy
(D_L)	(10^{-9} \, \text{m}^2/\text{s})	掺杂剂在液态硅中的扩散系数	diffusivity of the dopant in liquid silicon

2. 单位转换（关键！避免计算错误）

• 温度梯度 (G_L)：题目单位为 K/cm，需转换为 K/m（与 (D_L) 的单位 (m^2/s) 匹配）
  $$50 \, \text{K/cm} = 50 \times 100 \, \text{K/m} = 5000 \, \text{K/m}$$
• 最终结果需转换为 mm/h：(1 \, \text{m} = 1000 \, \text{mm})，(1 \, \text{h} = 3600 \, \text{s})

三、分步计算过程

1. 代入公式计算基础生长速率（m/s）

$$R_{max} = \frac{G_L \times D_L}{\Delta T_0}$$
代入数值（(G_L=5000 \, \text{K/m})，(D_L=10^{-9} \, \text{m}^2/s)，(\Delta T_0=10 \, \text{K})）：
$$R_{max} = \frac{5000 \times 10^{-9}}{10} = 5 \times 10^{-7} \, \text{m/s}$$

2. 转换为题目要求单位（mm/h）

$$5 \times 10^{-7} \, \text{m/s} \times 1000 \, \text{mm/m} \times 3600 \, \text{s/h} = 1.80 \, \text{mm/h}$$

四、关键知识点文档定位表

知识点	文档位置	具体内容
成分过冷概念	Week 8 Task 2（文档4/9）	合金凝固时成分变化导致液相线温度降低，引发过冷
界面稳定判据公式	Week 8 Task 2（文档4/9）	稳定性表格明确 (G_L/R \geq \Delta T_0/D_L)
温度梯度定义	Week 6 Task 1（文档2）	Growth – Interface Control 中“growth rate depends on temperature gradients”
扩散系数 (D_L)	Week 4 Task 3（文档5）	Diffusion 部分“liquid diffusion coefficient (D_L)”
单晶生长条件	Week 8 Task 2（文档4/9）	Bridgman 炉需“high temperature gradient + slow growth rate”

五、常见错误提醒

1. 单位转换遗漏：忘记将 (G_L) 从 K/cm 转为 K/m，导致结果偏小100倍；
2. 公式记反：误写为 (R = \Delta T_0/(G_L \times D_L))，需牢记“温度梯度越大、扩散系数越大，最大生长速率越大”；
3. 有效数字：题目要求三位有效数字，计算结果1.8 mm/h 需补为 1.80 mm/h。

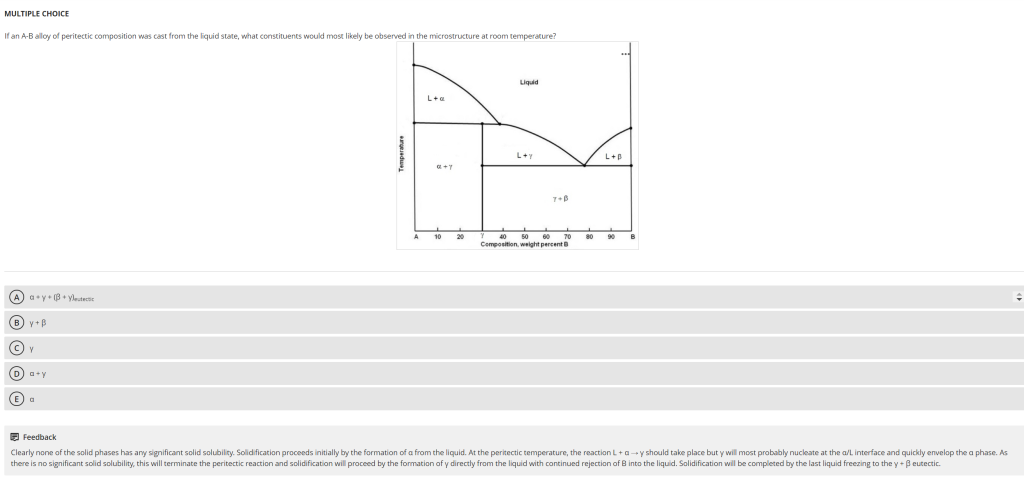

Question 9

题目核心结论

正确答案是 γ + (γ+β) eutectic（γ相 + γ与β的共晶组织）
核心逻辑：包晶成分（peritectic composition）的A-B合金实际铸造时，因冷却速度快导致包晶反应（peritectic reaction）不完全，最终室温微观结构由未完全反应的γ相和剩余液体凝固形成的(γ+β)共晶组织组成，而非平衡态的单一γ相

关键术语全解析

1. 概念层级关系

概念层级	中文术语	英文学术名词	核心定义	课程文档具体定位
父概念	多相凝固	polyphase solidification	合金凝固过程中形成两种及以上固相的转变，含包晶、共晶、包共晶等类型	CAPE2710 Week8 Task3（文档id=4，e-book pages208-217，“POLYPHASE SOLIDIFICATION”）
直接父概念	包晶凝固	peritectic solidification	含包晶反应的凝固过程，平衡态下液体与初生固相反应生成新固相	同上，“PERITECTIC SOLIDIFICATION”小节
同级概念	共晶凝固	eutectic solidification	液体直接同时凝固为两种固相的转变（L→α+β）	同上，“EUTECTIC SOLIDIFICATION”小节
同级概念	匀晶凝固	isomorphous solidification	液体凝固为单一固相固溶体的转变（L→α）	CAPE2710 Week2 Task4（文档id=11，e-book pages36-43，“BINARY ISOMORPHOUS DIAGRAM”）
子概念	包晶反应	peritectic reaction	平衡态反应：L（液体）+ α（初生固相）→ γ（包晶固相）（温度Tp）	Week8 Task3（文档id=4，pages208-217，“PERITECTIC SOLIDIFICATION”首段）
子概念	共晶反应	eutectic reaction	平衡态反应：L（共晶成分液体）→ α + β（两种固相混合物）（温度Te）	同上，“EUTECTIC SOLIDIFICATION”小节
子概念	非平衡凝固	non-equilibrium solidification	冷却速度快于原子扩散速度，导致相变偏离平衡态的凝固过程	Week8 Task2（文档id=4，pages194-207，“NON-EQUILIBRIUM PHASES”）
子概念	固溶度	solid solubility	一种元素在另一种元素中的最大溶解浓度，决定固溶体形成能力	Week2 Task3（文档id=11，e-book pages25-35，“REGULAR SOLUTIONS”）
子概念	扩散控制	diffusion control	相变速率由原子扩散速度决定（如包晶反应、共晶反应）	Week6 Task2（文档id=2，e-book pages149-154，“DIFFUSION CONTROL”）

2. 核心关联术语（必记）

• 初生相（primary phase）：凝固初期形成的固相（本题中为α相）
• 包晶温度（peritectic temperature, Tp）：包晶反应发生的平衡温度
• 共晶成分（eutectic composition, Ce）：发生共晶反应的合金成分
• 共晶组织（eutectic structure）：共晶反应生成的两种固相交替排列的组织（如层片状、棒状）

核心原理：平衡态vs实际铸造的凝固差异（为什么是γ + (γ+β)共晶？）

1. 平衡态下的包晶凝固（理想情况）

• 包晶反应（平衡核心）：
  $$
  L + \alpha \xrightarrow{T_p} \gamma
  $$
• 过程：合金冷却至Tp时，液体（L）与初生α相完全反应，生成单一γ相，室温下仅存在γ相。
• 文档依据：Week8 Task3（文档id=4，pages208-217，“PERITECTIC SOLIDIFICATION”平衡反应描述）

2. 实际铸造中的非平衡凝固（关键！考试重点）

实际铸造冷却速度快（cast from liquid state），导致两个关键问题，使平衡反应无法完成：

• 问题1：原子扩散不足（diffusion insufficiency）
  包晶反应需要α相中的A原子和液体中的B原子扩散穿过γ相界面才能继续反应，但冷却快时，扩散系数（D）小，扩散距离有限：
  $$
  \overline{x} = \sqrt{2 D_S t}
  $$
  （文档id=4，pages208-217，包晶扩散距离公式），短时间内原子无法充分扩散，γ相在α相表面形核后快速生长，迅速包裹α相，阻止α相与液体接触，包晶反应提前终止。
• 问题2：剩余液体的共晶凝固
  包晶反应终止后，剩余液体的成分因溶质再分配（solute redistribution）达到共晶成分（Ce），继续冷却至共晶温度（Te）时，发生共晶反应：
  $$
  L \xrightarrow{T_e} \gamma + \beta
  $$
  生成γ与β的共晶组织。

# 3. 最终室温微观结构

• 未完全反应的γ相（来自包晶反应和部分液体直接凝固）；
• 剩余液体凝固形成的(γ+β)共晶组织；
• α相因被γ相包裹，且固溶度极低（题干“no significant solid solubility”），最终几乎不残留或量极少，室温下不可见。

文档快速定位对照表（精准查找原文）

知识点	对应文档	文档id	具体位置（e-book页码/小节）
包晶反应与非平衡凝固	Week8 Task3	4	pages208-217，“PERITECTIC SOLIDIFICATION”
共晶反应与共晶组织	Week8 Task3	4	pages208-217，“EUTECTIC SOLIDIFICATION”
扩散距离公式与扩散控制	Week8 Task3	4	pages208-217，包晶扩散系数计算部分
固溶度对相变的影响	Week2 Task3	11	pages25-35，“REGULAR SOLUTIONS”
非平衡相形成原因	Week8 Task2	4	pages194-207，“NON-EQUILIBRIUM PHASES”
包晶与共晶反应对比	Week10 Revision	12	pages240-245，“THE PERITECTIC TRANSFORMATION”

备考关键提示（针对满分目标）

1. 概念关联必记：包晶凝固的核心矛盾是“扩散不足导致反应不完全”，这是考试高频考点，需关联“冷却速度→扩散系数→相变完整性”的逻辑链。
2. 术语区分：包晶反应（L+α→γ）与共晶反应（L→α+β）的反应式、温度、成分条件必须牢记，文档中Week8 Task3有明确对比。
3. 非平衡凝固的共性：所有铸造合金（cast metals）均存在非平衡凝固，核心原因是“冷却快+扩散慢”，导致微观结构含初生相+共晶组织（如本题的γ+(γ+β) eutectic）。
4. 文档核心位置：Week8 Task3（包晶+共晶凝固）是本题直接考点，Week6 Task2（扩散控制）是原理支撑，Week10 Revision是总结，需重点精读。
5. 陷阱规避：避免误认为“包晶成分合金一定形成单一包晶相”，实际铸造中因非平衡凝固，必然残留共晶组织，这是题干的关键陷阱。

Question 10

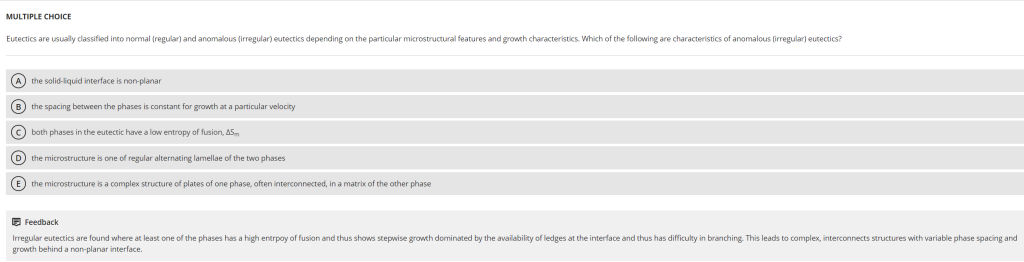

题目核心：Anomalous Eutectics

核心结论：异常共晶的特征为固-液界面（solid-liquid interface）非平面和一种相呈复杂互联板状结构分布在另一相基体中，对应题干中第1点和第5点.

1. 共晶的分类依据

共晶（eutectics）分为正常共晶（normal/regular eutectics）和异常共晶（anomalous/irregular eutectics），分类标准是微观结构特征（microstructural features） 和生长特性（growth characteristics）（来源：文档4/9，Week 8 Task 3，e-book pages 208-217，LEARNING CHECKPOINT第10点）

2. 关键术语定义

• 正常共晶：两相均为低熔化熵（low entropy of fusion, ΔSm），生长时形成规则交替的层片结构（regular alternating lamellae），固-液界面为平面（来源：文档4/9，Week 8 Task 3，EUTECTIC SOLIDIFICATION表格）
• 异常共晶：至少一相为高熔化熵（high entropy of fusion, ΔSm），生长受界面台阶（ledges）限制，形成复杂结构，固-液界面非平面（来源：文档1 feedback；文档4/9，Week 8 Task 3，EUTECTIC SOLIDIFICATION表格）

题干选项逐一分析

选项1：固-液界面是非平面的（the solid-liquid interface is non-planar）

• 结论：正确（异常共晶核心特征）
• 依据：异常共晶中，高熔化熵的相通过侧向生长（lateral growth）推进，界面依赖台阶存在，导致固-液界面无法保持平面（来源：文档1 feedback；文档5，Week 4 Task 1a，THE SOLID-LIQUID INTERFACE部分，Jackson模型中ΔSm>4R时界面为原子级光滑（sharp），但生长时因台阶限制形成非平面整体界面）

选项2：特定生长速率下两相间距恒定（the spacing between the phases is constant for growth at a particular velocity）

• 结论：错误（正常共晶特征）
• 依据：正常共晶遵循扩散耦合生长（diffusion-coupled growth），满足λ²R=常数（λ为相间距，R为生长速率），间距恒定；异常共晶因生长机制不规则，相间距无固定规律（来源：文档4/9，Week 8 Task 3，EUTECTIC SOLIDIFICATION部分；文档12，Week 10 Revision，AVRAMI EQUATION相关生长速率与微观结构关系）

选项3：共晶中两相均具有低熔化熵（both phases in the eutectic have a low entropy of fusion, ΔSm）

• 结论：错误（正常共晶特征）
• 依据：低熔化熵（ΔSm<4R）是正常共晶的核心条件，对应原子级粗糙界面（rough interface）和连续生长（continuous growth）；异常共晶至少一相为高熔化熵（ΔSm>4R）（来源：文档4/9，Week 8 Task 3，EUTECTIC SOLIDIFICATION表格；文档5，Week 4 Task 1a，Jackson模型表格）

选项4：微观结构是两种相规则交替的层片（the microstructure is one of regular alternating lamellae of the two phases）

• 结论：错误（正常共晶特征）
• 依据：规则层片结构（lamellae）是正常共晶的典型形态，如Pb-Sn、Al-Al₂Cu共晶（来源：文档4/9，Week 8 Task 3，EUTECTIC SOLIDIFICATION表格；文档12，Week 10 Revision，BINARY ISOMORPHOUS DIAGRAM相关微观结构描述）

选项5：微观结构是一种相的板状结构（常互联）分布在另一相基体中（the microstructure is a complex structure of plates of one phase, often interconnected, in a matrix of the other phase）

• 结论：正确（异常共晶核心特征）
• 依据：异常共晶中，高熔化熵的相（如Al-Si共晶中的Si相）形成粗大互联的板状结构，分布在另一相（Al基体）中（来源：文档4/9，Week 8 Task 3，EUTECTIC SOLIDIFICATION表格，举例Al-Si、Fe-C共晶；文档12，Week 10 Revision，PRECIPITATION IN AGE HARDENING ALLOYS相关微观结构描述）

总结：异常共晶的关键特征（对应正确选项）

1. 固-液界面非平面（选项1）
2. 微观结构为“一相互联板状+另一相基体”的复杂形态（选项5）

对应课程文档快速定位表

核心知识点	具体位置
共晶分类标准	Week 8 Task 3，EUTECTIC SOLIDIFICATION表格，e-book pages 208-217
异常共晶界面特征	文档1 feedback；文档5 Week 4 Task 1a，THE SOLID-LIQUID INTERFACE（Jackson模型）
异常共晶微观结构	文档4/9 Week 8 Task 3，Al-Si共晶示例；文档12 Week 10 Revision，Fe-C相图相关
正常共晶特征（对比用）	文档4/9 Week 8 Task 3，λ²R=常数；文档12 Week 10 Revision，层片结构描述
